高性價比改性工程塑料源頭生產廠家
產品中心
PRODUCTS
耐寒PA6
通過耐寒改性改善PA6的低溫脆性，滿足產品的低溫使用要求。應用于汽車、電子電氣、工程建筑、家電、家居用品等領域，如：發動機蓋板、車身框架、電纜保護套管、插座、開關、軸承、圓齒輪、凸輪、滑輪、泵葉輪、風扇葉片等
1、注塑級/擠出級
2、耐零下20-零下40℃，按需定制
3、支持染色造粒
2、耐零下20-零下40℃，按需定制
3、支持染色造粒
產品介紹introduction

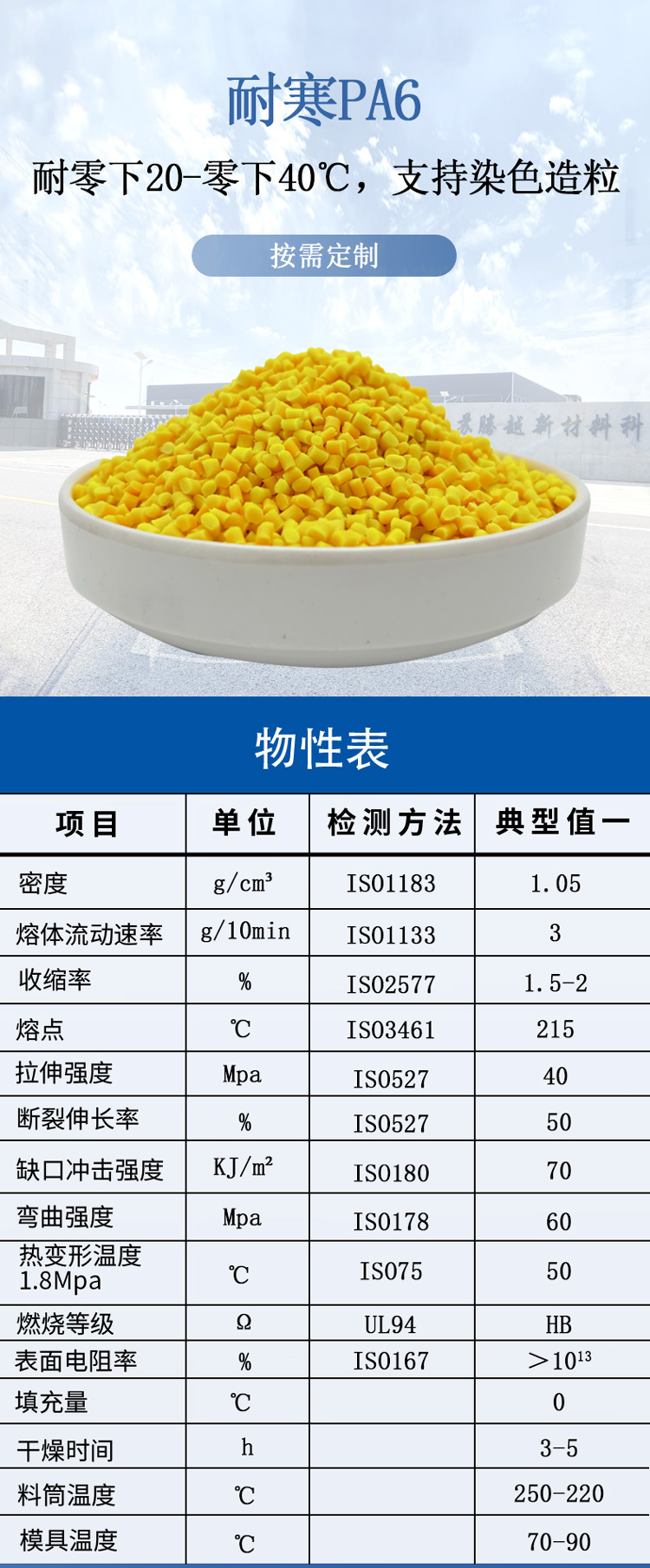

物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 | 典型值二 |
| 密度 | g/cm3 | ISO1183 | 1.05 | 1.02 |
| 熔體流動速率 | g/10min | ISO1133 | 3 | 1 |
| 收縮率 | % | ISO2577 | 1.5-2 | 1.5-2 |
| 熔點 | ℃ | ISO3461 | 215 | 210 |
| 拉伸強度 | Mpa | ISO527 | 40 | 33 |
| 斷裂伸長率 | % | ISO527 | 50 | 150 |
|
缺口沖擊強度
23℃
|
KJ/㎡ | ISO180 | 70 | 90 |
|
缺口沖擊強度
-40℃
|
KJ/㎡ | ISO180 | 20 | 40 |
| 彎曲強度 | Mpa | ISO178 | 60 | 40 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 50 | 48 |
| 燃燒等級 | － | UL94 | HB | HB |
| 表面電阻率 | Ω | ISO167 | ＞1013 | ＞1013 |
| 填充量 | % | 0 | 0 | |
| 干燥溫度 | ℃ | 100-105 | 100-105 | |
| 干燥時間 | h | 3-5 | 3-5 | |
| 料筒溫度 | ℃ | 250-220 | 250-220 | |
| 模具溫度 | ℃ | 70-90 | 70-90 |
