高性價比改性工程塑料源頭生產廠家
產品中心
PRODUCTS

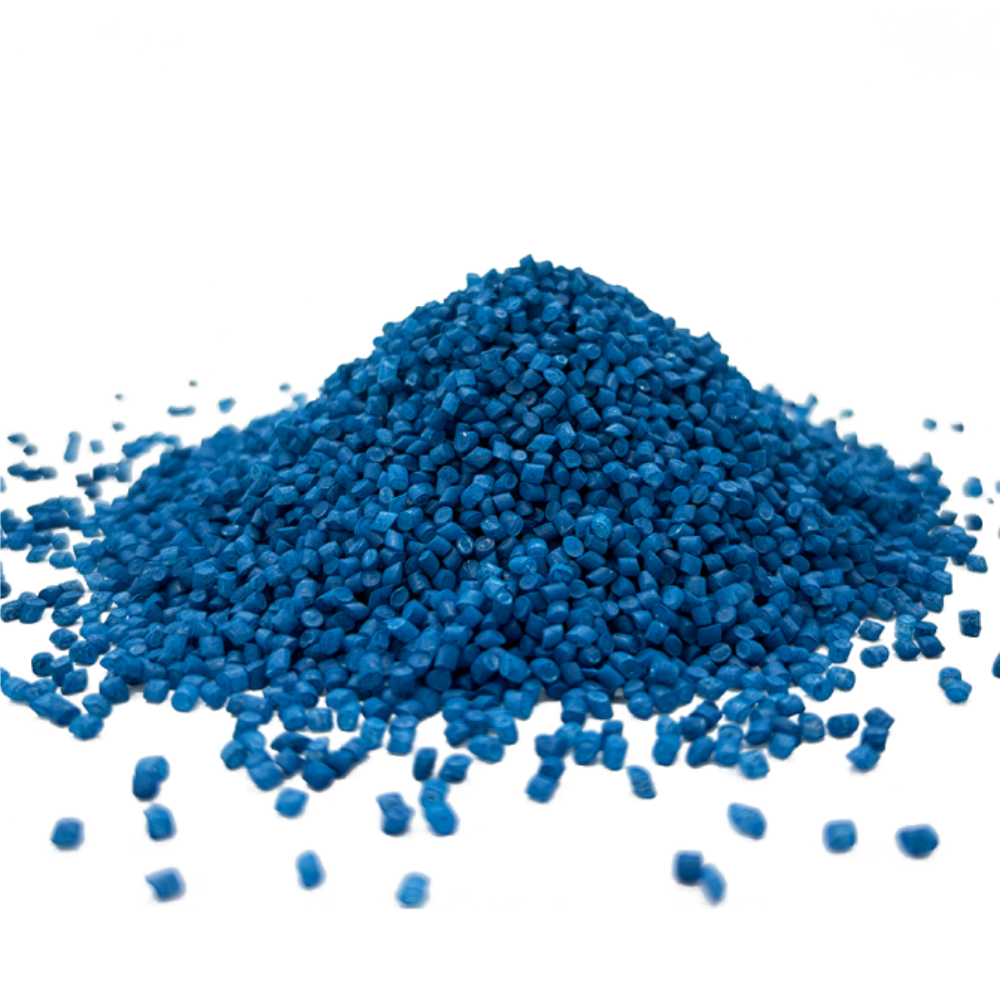

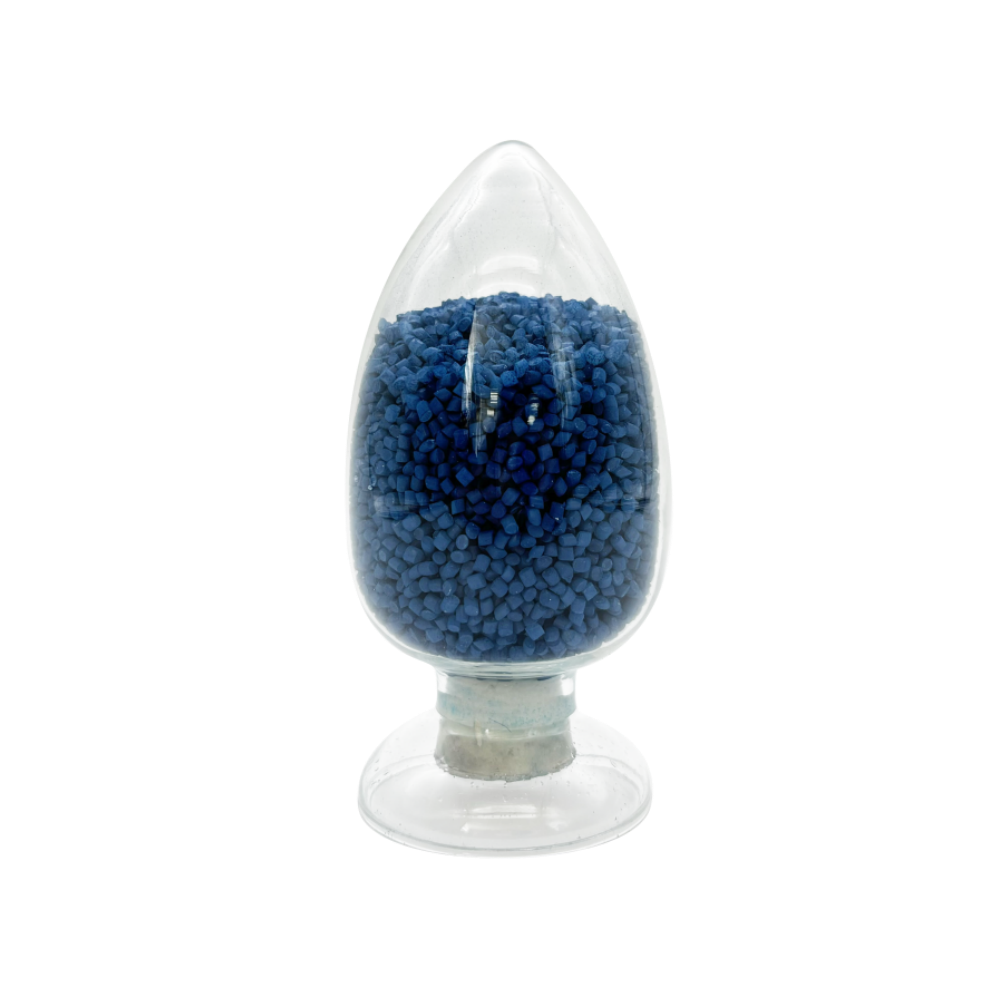

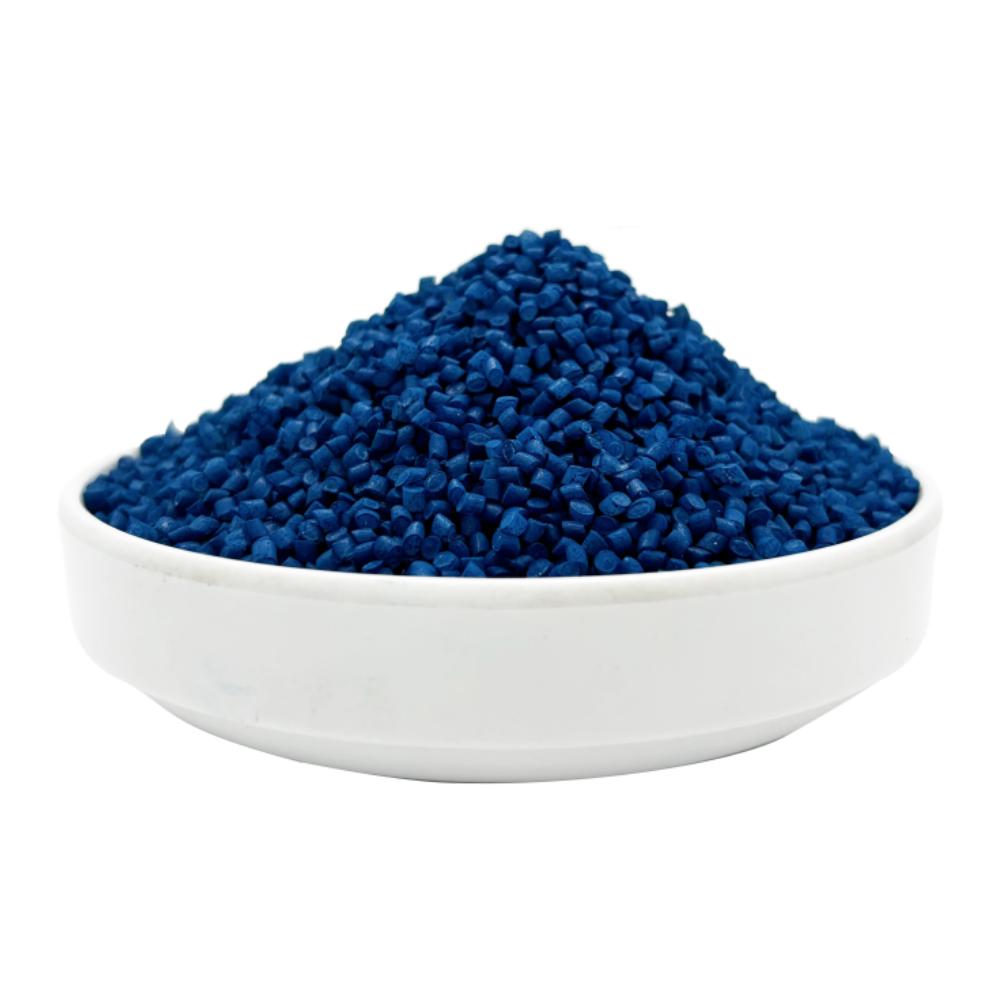

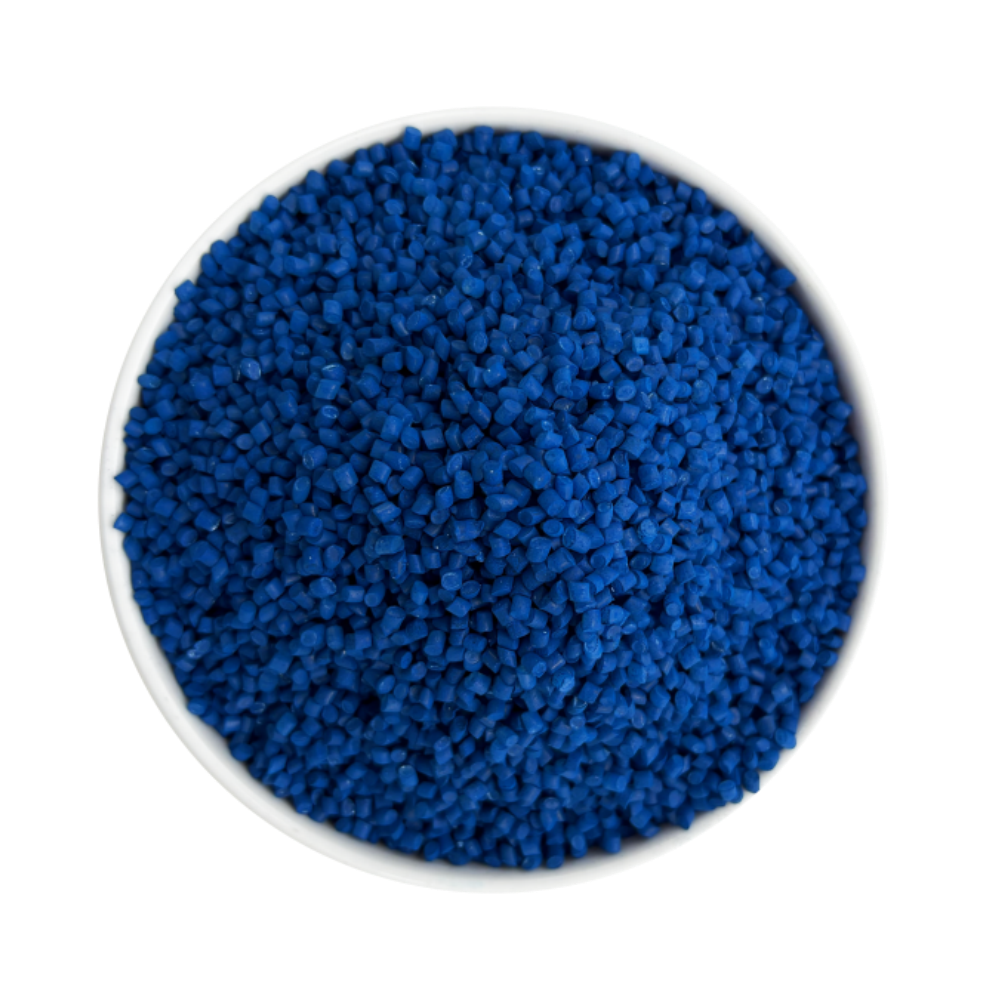

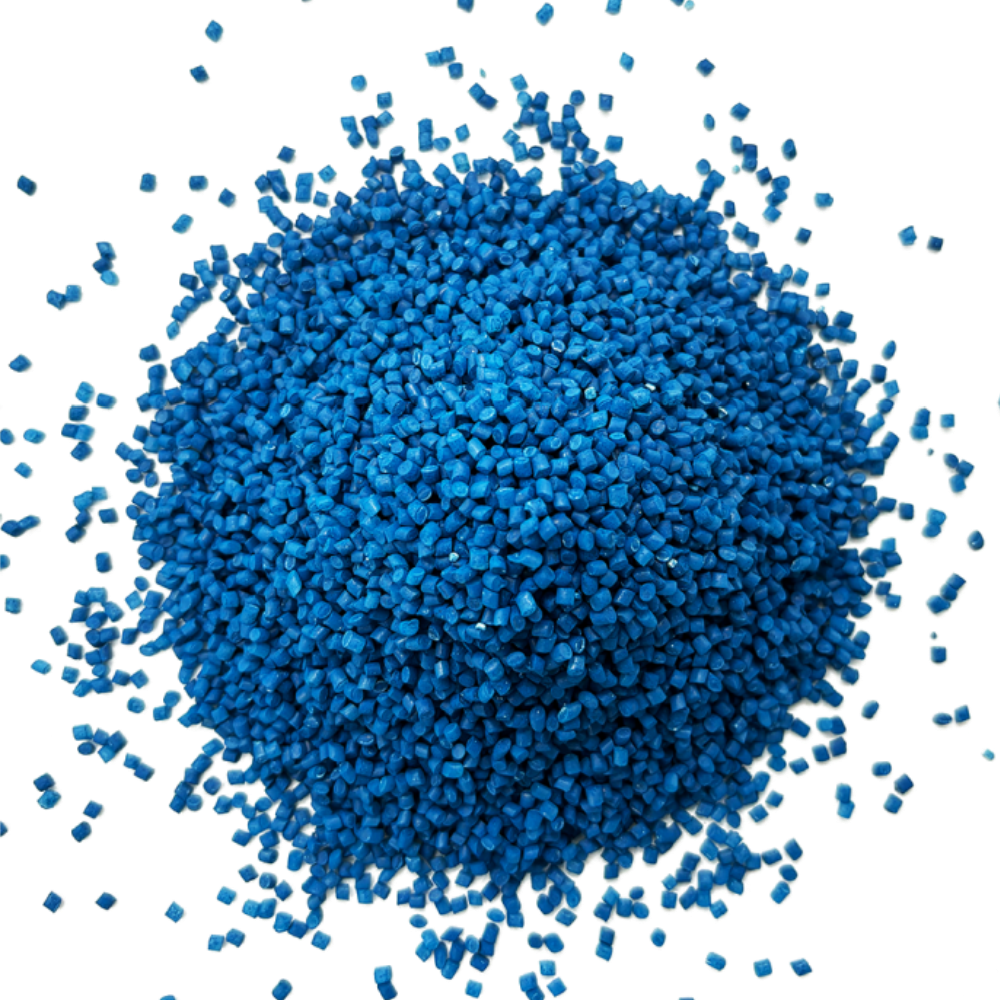

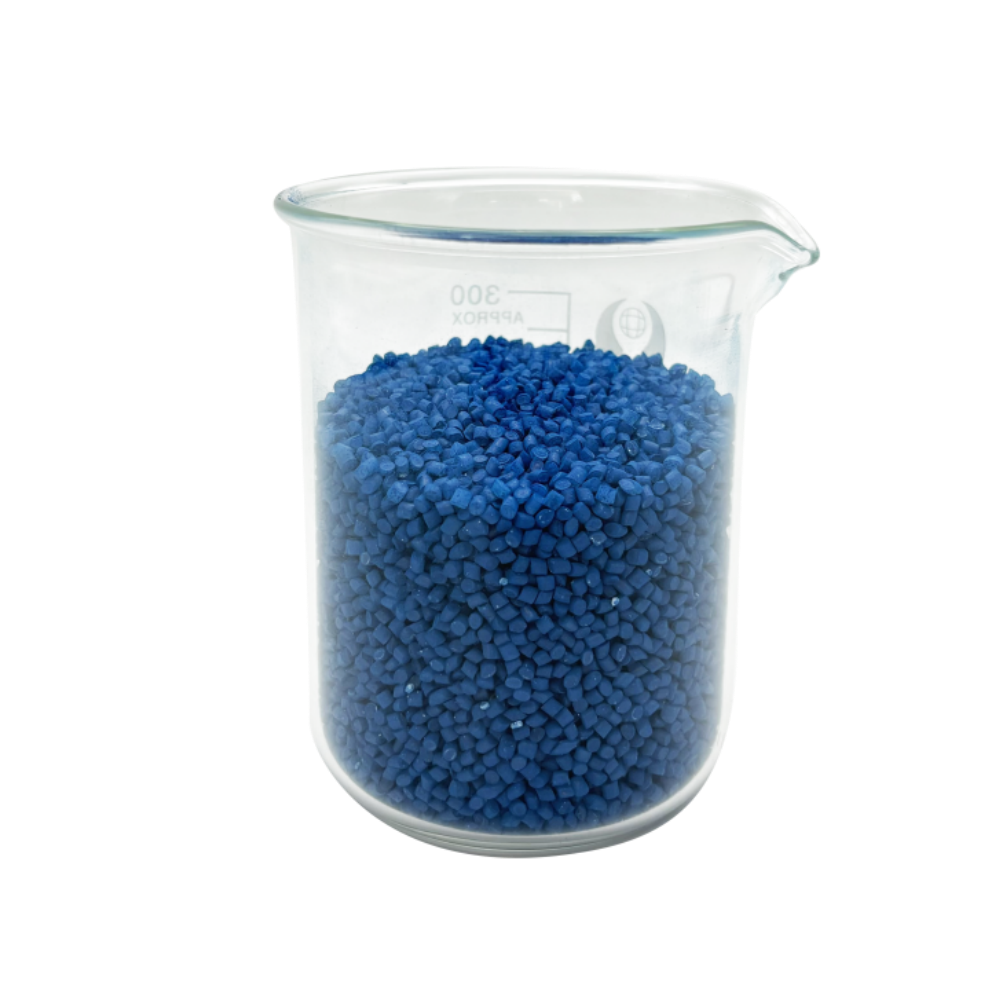

耐老化PA6
通過助劑改性提高PA6的耐熱老化性能，提高產品在長期高溫工作環境下的使用壽命。應用于汽車、家電、醫療、通信電子、航天軍工等行業
1、熱穩定級、注塑級/擠出級
2、適用于高溫工作環境
3、耐疲勞性良好
4、支持染色造粒
2、適用于高溫工作環境
3、耐疲勞性良好
4、支持染色造粒
產品介紹introduction
物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 | 典型值二 | 典型值三 |
| 密度 | g/cm3 | ISO1183 | 1.13 | 1.3 | 1.41 |
| 熔體流動速率 | g/10min | ISO1133 | 40 | 18 | 40 |
| 收縮率 | % | ISO2577 | 1.5-2 | 1.2-1.5 | 0.4-0.6 |
| 熔點 | ℃ | ISO3461 | 215 | 215 | 215 |
| 拉伸強度 | Mpa | ISO527 | 70 | 57 | 165 |
| 斷裂伸長率 | % | ISO527 | 6 | 25 | 3 |
|
缺口沖擊強度
23℃
|
KJ/㎡ | ISO180 | 6 | 11 | 15 |
| 彎曲強度 | Mpa | ISO178 | 110 | 90 | 240 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 55 | 55 | 195 |
| 燃燒等級 | － | UL94 | HB | V0 | HB |
| 表面電阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 0 | 0 | 35 | |
| 干燥溫度 | ℃ | 110-120 | 110-120 | 110-120 | |
| 干燥時間 | h | 4-6 | 4-6 | 4-6 | |
| 料筒溫度 | ℃ | 250-220 | 250-220 | 270-240 | |
| 模具溫度 | ℃ | 70-90 | 70-90 | 80-100 |
