高性價比改性工程塑料源頭生產廠家
產品中心
PRODUCTS
增強PA6
尼龍6添加纖維、礦物填充等填料提高尼龍樹脂的剛性。廣泛應用于機械行業、電動工具、汽車配件、連接支撐件等。
1、注塑級/擠出級
2、根據產品需求定制不同檔次
3、玻纖5-60%可調
4、支持染色造粒
2、根據產品需求定制不同檔次
3、玻纖5-60%可調
4、支持染色造粒
產品介紹introduction

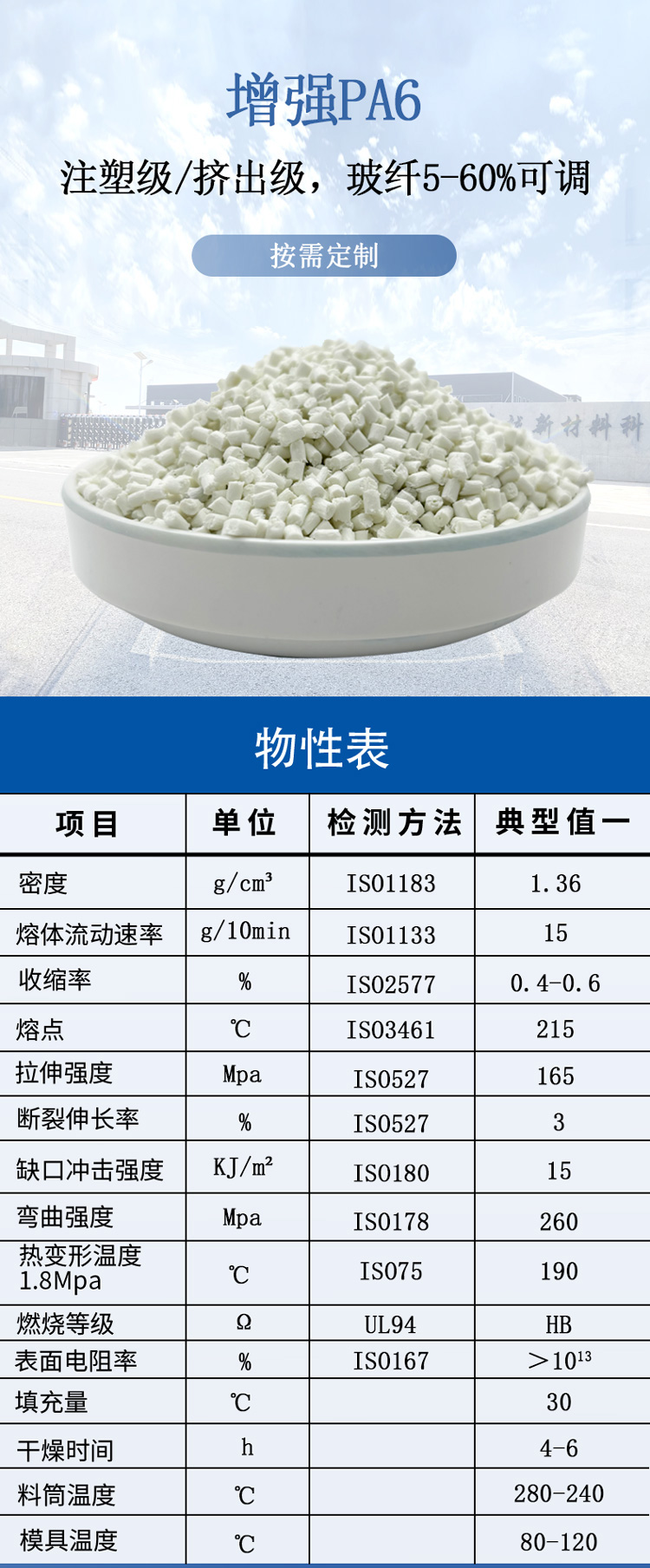

物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 | 典型值二 | 典型值三 | 典型值四 | 典型值五 |
| 密度 | g/cm3 | ISO1183 | 1.36 | 1.36 | 1.31 | 1.36 | 1.46 |
| 熔體流動速率 | g/10min | ISO1133 | 15 | 12 | 25 | 30 | 35 |
| 收縮率 | % | ISO2577 | 0.4-0.6 | 0.4-0.6 | 0.5-0.7 | 0.4-0.6 | 0.3-0.5 |
| 熔點 | ℃ | ISO3461 | 215 | 215 | 215 | 215 | 215 |
| 拉伸強度 | Mpa | ISO527 | 165 | 160 | 130 | 100 | 110 |
| 斷裂伸長率 | % | ISO527 | 3 | 3 | 3.5 | 3 | 3 |
| 缺口沖擊強度 | KJ/㎡ | ISO180 | 15 | 13 | 9 | 8 | 9.5 |
| 彎曲強度 | Mpa | ISO178 | 260 | 250 | 210 | 150 | 160 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 190 | 190 | 185 | 185 | 190 |
| 燃燒等級 | － | UL94 | HB | HB | HB | HB | HB |
| 表面電阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 30 | 30 | 25 | 30 | 40 | |
| 干燥溫度 | ℃ | 100-105 | 100-105 | 120-130 | 120-130 | 120-130 | |
| 干燥時間 | h | 4-6 | 4-6 | 4-6 | 3-5 | 3-5 | |
| 料筒溫度 | ℃ | 280-240 | 280-240 | 270-240 | 260-240 | 260-240 | |
| 模具溫度 | ℃ | 80-120 | 80-120 | 80-120 | 80-120 | 80-120 |
