一、概述
智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二、測量原理

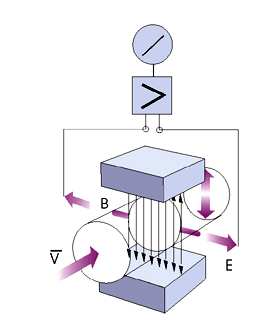

　　LD型智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:

E=KBVD

式中：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑

測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1KHz輸出。

三、產品特點
l 全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達1500：1
l 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
l 采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
l 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
l 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
l 在現場可根據用戶實際需要在線修改量程。
l 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
l 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
l 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
l 具有自檢與自論斷功能。
l 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
l 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
l 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

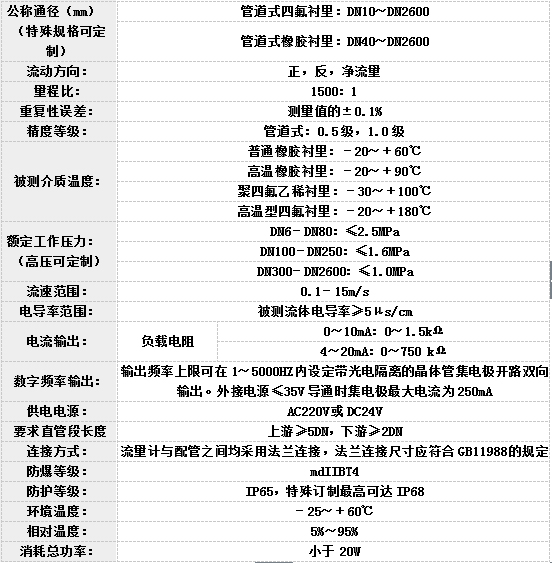

四、技術參數

五、儀表選型

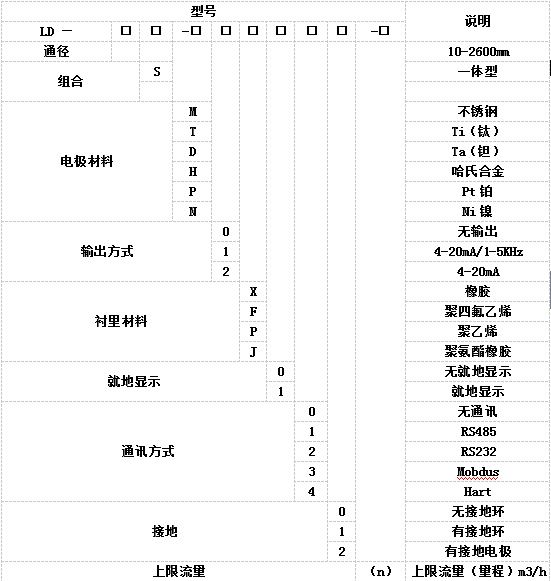

1.選型代碼：

例：選用一臺就地顯示型電磁流量計測量污水，用戶管道為DN50，要求橡膠材料襯里，不銹鋼電極，4～20mA輸出，
無通訊，上限流量為30m3/h。型號應為：LDG－50S－M1X100－30

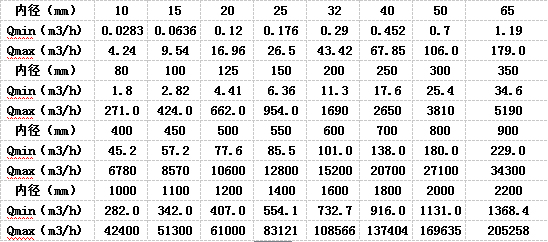

2.測量范圍的選擇

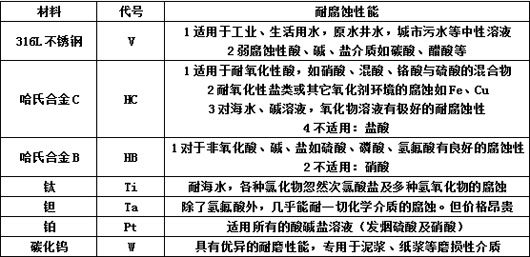

3. 電極材料的選擇
應根據被測流體的腐蝕性來選擇電極的材料，請查有關手冊，對于特殊流體應作腐蝕性試驗

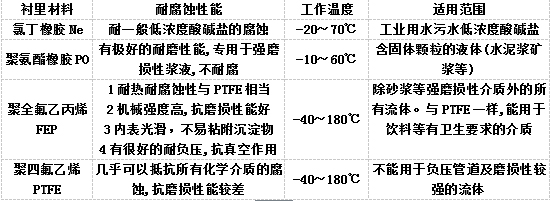

4.內襯材料的選擇
應根據被測介質的腐蝕性磨損性和溫度來選擇內襯材料
