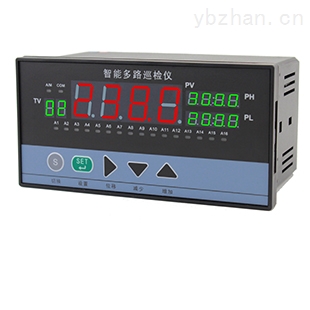

HR-R-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測,顯示和報警。 |
| 一, 主要特點 |
| 可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警,巡回至無報警的通道時則不報警）。 |
|
★ 特殊型號或要求的, 請?zhí)峁┓侄忍?hào)或參考標準,定貨時說明 。 |
|
二, HR-R-LED系列多路巡檢測量控制儀型譜表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
★ 輸入類型 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
★ 報警方式 |
||||||||
|
|
★ 通訊方式 |
||||||||||||
|
|
★ 控制輸出方式 |
||||||||||||||||||||||
|
|
★ 控制作用 |
||||||||||||
|
|
★ 注1：儀表一般為輸入同一類型信號,如需各通道輸入不同的信號,請?jiān)谟嗀洉r(shí)詳細注 明各通道的輸入信號類型。 |
|
★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器,或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。 |
|
a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警則報警輸出關閉。 |
|
b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警但報警輸出繼續,直至所有通道均無報警方停止輸出。 |
|
c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警,報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時,可選擇分別帶上下限/路報警輸出,當輸入通道>8,≤16時,可選擇上限或下限/路報警輸出。 |
|
★ 型號舉例： |
|
①HR-R-MD807-21-08-HL-K-W |
|
八路巡檢統一控制/報警輸出,通訊方式為RS232,輸出方式為繼電器輸出,輸入類型為Pt100,*報警為上限報警,第二報警為下限報警,帶報警記憶功能,DC24V供電,橫表。 |
|
②HR-R-MS814-81-10-LH-T |
|
十六路巡檢統一控制/報警輸出,通訊方式為RS485,輸出方式為繼電器輸出,輸入類型為CU50,*報警為下限報警,第二報警為上限報警,AC90～265V供電,豎表。 |
