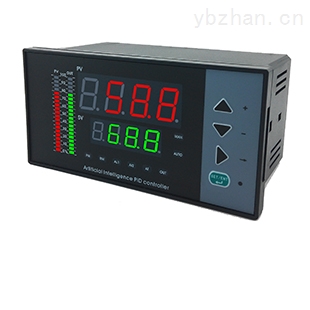

一、HR-R-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。一、主要特點 1、 PID參數自整定。 2、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。 3、 手/自動無擾動切換，手自狀態下可修改參數。 4、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。
|
二、 特殊技術參數
|
|
控制輸出方式
|
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
|
|
設定/顯示精度
|
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
|
|
比例范圍
|
0.0%-100.0%（單位：0.1%）
|
|
積分（復位）時間
|
0-9,999s（單位：1s）
|
|
微分（比率）時間
|
0-9,999s（單位：1s）
|
|
控制周期
|
1-250s（單位：1s）
|
|
采樣周期
|
0.5s
|
|
|
三、 HR-R-LED系列PID參數自整定控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
HR-R -N
|
□ □ □□ -□ □ -□ □□ -□ □- □- □
|
新一代PID自整定控制儀
|
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
48×48mm
|
|
96×48mm（橫） 48×96mm（豎）
|
|
72×72mm
|
|
160×80mm 80×160mm
|
|
96×96mm
|
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通訊方式
|
|
|
|
|
|
|
|
|
|
無通訊
|
|
通訊接口為RS-232C
|
|
通訊接口為RS-422
|
|
通訊接口為RS-485
|
|
通訊接口特殊規格
|
|
|
控制輸出
|
□
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出
|
□
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
參見"輸入類型"
|
|
*報警方式
|
|
|
|
|
|
|
第二報警方式
|
|
|
|
|
|
饋電輸出
|
P
|
|
DC24V 饋電輸出
|
|
供電方式
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
|
四、 HR-R-LED系列PID光柱顯示控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
HR-R-N
|
T □ □□ -□ □ □- □□- □ □- □- □- □
|
新一代光柱PID顯示控制儀
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎）
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通訊方式
|
|
|
|
|
|
|
|
|
|
|
無通訊
|
|
通訊接口為RS-232C
|
|
通訊接口為RS-422
|
|
通訊接口為RS-485
|
|
通訊接口特殊規格
|
|
|
控制輸出
|
□
|
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
變送輸出
|
□
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
*報警方式
|
|
|
|
|
|
|
|
第二報警方式
|
□
|
|
|
|
參見"報警方式"
|
|
饋電輸出
|
P
|
|
|
饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
|
|
★ 輸入類型：
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800℃
|
09
|
Pt100.1
|
-99.9～199.9℃
|
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0℃
|
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0℃
|
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d
|
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400℃
|
13
|
0～10 mA
|
-1999～99999 d
|
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d
|
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d
|
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650℃
|
16
|
0～20 mA
|
-1999～99999 d
|
|
|
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA開方
|
|
|
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
|
★ 報警輸出方式
|
|
選型代碼
|
N
|
H
|
L
|
G
|
A
|
D
|
|
輸出方式
|
無報警（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
|
|
|
★ 控制輸出方式
|
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
|
|
|
★ 注：D105報警輸出只有一個。
|
|
控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。
|
|
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
|
|
★ 型號舉例：
|
|
HR-R-D805-21-08-HL-P-W
|
PID自整定控制儀，通訊方式RS232，輸出方式繼電器輸出，輸入類型為Pt100，*報警為上限報警，第二報為下限報警，饋電輸出，DC24V供電，橫表。
|
