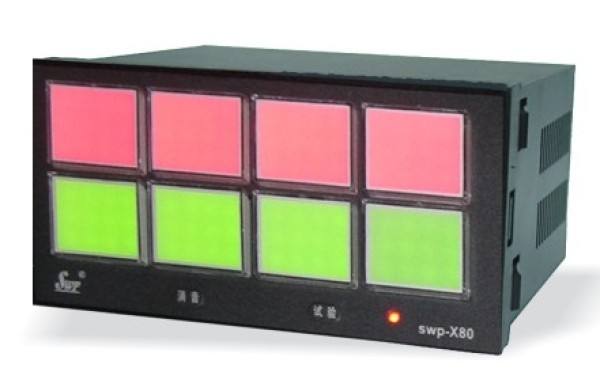

SWP-X80閃光報警控制儀

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

產品詳細介紹：

SWP-LED系列閃光報警控制儀可與各種SWP系列控制儀表或其他接點式控制檢測儀表配套使用?？赏瑫r(shí)檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。

一、儀表特點

　　閃光報警控制儀的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號

SWP-X803系列

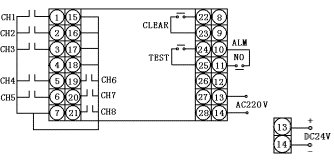

接線圖

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

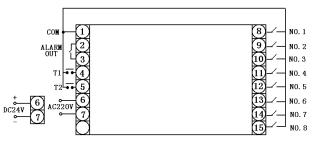

接線圖

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

三、SWP系列閃光報警控制儀型譜表

型號

代碼

說 明

SWP -

□ 　□□□ 　□ □ □ □　□

特征

參數顯示：八位高亮度LED通道顯示

控制作用

803

閃光報警儀

通訊方式

□

0：無通訊；2：RS-232；8：RS－485

指示方式

八段數碼管指示

平面LED指示（無通訊）

輸入信號

接點式閉路報警

接點式開路報警

標準TTL電平

特殊規格

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC220V供電（線性電源，可省略）

★ 平面LED指示的閃光報警器無通訊，無開關電源供電方式。

★ 型號舉例：

①SWP-X803-D-A-P-W（發光管式指示）

接點式閉路報警，DC24V饋電輸出，DC24V供電，發光管式指示。

②SWP-X803-8N-B-P-T（數字式指示）

通訊方式RS485，接點式開路報警，DC24V饋電輸出，AC90～265V供電，數字式指示。
