型 號

代      碼

說     明

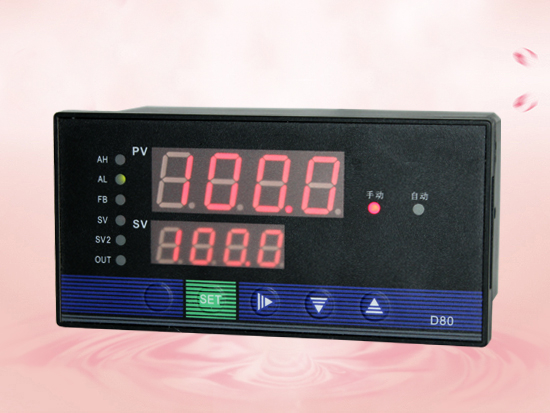

HXWP-N

□

□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

新一代手動操作器

外形特征

D

S

橫式顯示儀表

豎式顯示儀表

外形尺寸

4

7

8

9

96×48mm

72×72mm

160×80mm,80×160mm

96×96mm

控制作用

35

手動操作器

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

第一

報警方式

H

L

上限報警

下限報警

第二

報警方式

H

L

上限報警

下限報警

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC90-265V供電（開關(guān)電源）

型 號

代      碼

說     明

HXWP-N

T□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

-□

新一代手動操作器

外形尺寸

8

160×80mm, 80×160mm

控制作用

35

手動操作器

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

第一報警方式

H

L

上限報警

下限報警

第二報警方式

H

L

上限報警

下限報警

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電（開關(guān)電源）

AC220V供電(線性電源, 可省略)

外形特征

D

S

橫式

豎式

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~99999 d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規(guī)格

用戶待定

03

K

0~1300℃

11

Cu100

       -50.0~150.0℃

19

4~20mA開方

-1999~99999 d

04

E

0~1000℃

12

4~20mA

      -1999~99999 d

20

0~10mA開方

-1999~99999 d

05

T

-199.9~320.0℃

13

0~10mA

      -1999~99999 d

21

1~5V開方

-1999~99999 d

06

J

0~1200℃

14

1~5V

      -1999~99999 d

22

0~5V開方

-1999~99999 d

07

WRe3~25

0~2300℃

15

0~5V

      -1999~99999 d

23

可切換輸入

08

Pt100

-200~650℃

16

0~20mA

      -1999~99999 d

代碼

N

H

L

報警方式

無位式控制或報警（可省略）

位式上限控制或上限報警

位式下限控制或下限報警
