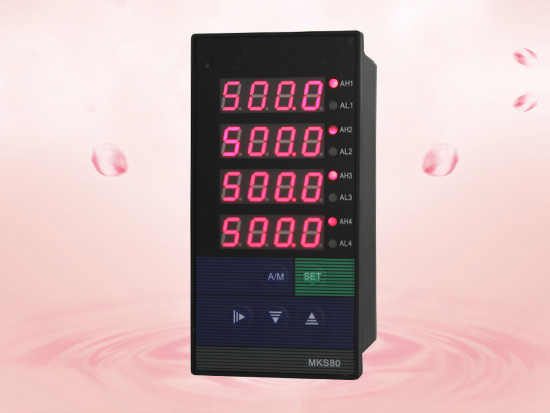

四回路顯示控制儀

文字：[大][中][小] 手機頁面二維碼

2019/7/18 瀏覽次數：

一鍵分享

★HXWP-LED系列數字顯示控制儀型譜表

型號	代碼										說明
HXWP-M	□	□	□□	-□	□	-□□	-□	□	-□	-□	智能多路巡檢控制儀
外形特征	K KS										橫式顯示儀表豎式顯示儀表
外形尺寸	8										160×80mm（橫式）,80×160mm（豎式）
控制作用	□□										參見 “控制作用”
輸入類型	□□										參見 “輸入類型”^*1
第一報警方式	□										參見 “報警方式”
第二報警方式	□										參見 “報警方式”
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略)

★特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭藴?，訂貨時說明。

★控制作用：

代碼	04	05
控制作用	四回路測量顯示	四回路分別控制/報警輸出

★輸入類型選型代碼：

★報警方式：

代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。

★型號舉例：①HXWP-MK804-08-HHLL-W

四路報警輸出，輸出方式為繼電器輸出，輸入類型為Pt100，第一第二報警為上限報警，第三第四報警為下限報警，DC24V供電，橫表。
