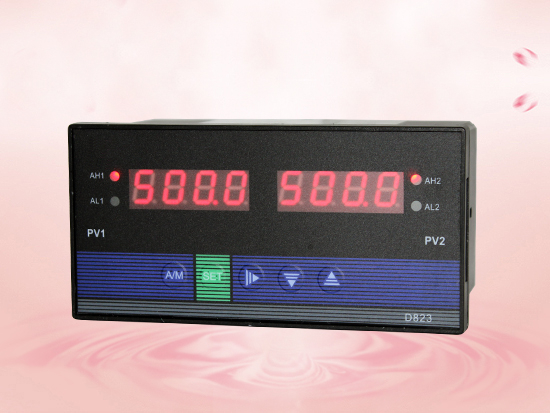

★HXWP-LED系列數字顯示控制儀型譜表
|
X型 號 |
代 碼 |
說 明 |
|||||||||||||
|
HXWP- |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
□ |
-□ |
/□ |
□ |
-□ |
-□ |
|
|
外形特征 |
D S |
|
|
|
|
|
|
|
|
|
|
|
|
|
橫式顯示儀表 豎式顯示儀表 |
|
外形尺寸 |
4 8 7 9 |
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（橫），48×96mm（豎） 160×80mm（橫）,80×160mm（豎） 72×72mm 不能全可切 96×96mm |
|
|
控制作用 |
21 23 |
|
|
|
|
|
|
|
|
|
|
|
測量顯示 三位式控制 |
||
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見 “通訊方式” |
|||
|
第一路 輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
參見 “輸出方式” |
||||
|
第一路 輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見 “變送輸出方式” |
|||||
|
第一路 輸入類型 |
□□ |
|
|
|
|
|
|
|
參見 “輸入類型” |
||||||
|
第二路 輸入類型 |
□□ |
|
|
|
|
|
|
參見 “輸入類型” |
|||||||
|
第一路 第一報警方式 |
N H L |
|
|
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
||||||||
|
第一路 第二報警方式 |
N H L |
|
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
|||||||||
|
第二路 第一報警方式 |
N H L |
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
||||||||||
|
第二路 第二報警方式 |
N H L |
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
|||||||||||
|
饋電輸出 |
P 2P |
|
DC24V饋電輸出 2路DC24V饋電輸出 |
||||||||||||
|
供電方式 |
W T |
DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) |
|||||||||||||
|
型 號 |
代 碼 |
說 明 |
|||||||||||||
|
HXWP- |
T□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
/□ |
□ |
-□ |
-□ |
-□ |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
21 23 |
|
|
|
|
|
|
|
|
|
|
|
|
測量顯示 三位式控制 |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
參見 “通訊方式” |
||
|
第一路 輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見 “輸出方式” |
|||
|
第二路 輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
參見 “變送輸出方式” |
||||
|
第一路 輸入類型 |
□□ |
|
|
|
|
|
|
|
|
參見 “輸入類型” |
|||||
|
第二路 輸入類型 |
□□ |
|
|
|
|
|
|
|
參見 “輸入類型” |
||||||
|
第一路 第一報警方式 |
N H L |
|
|
|
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
|||||||
|
第一路 第二報警方式 |
N H L |
|
|
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
||||||||
|
第二路 第一報警方式 |
N H L |
|
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
|||||||||
|
第二路 第二報警方式 |
N H L |
|
|
|
無報警（可省略） 位式上限控制/報警 位式下限控制/報警 |
||||||||||
|
饋電輸出 |
P 2P |
|
|
DC24V饋電輸出 2路DC24V饋電輸出 |
|||||||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) |
||||||||||||
|
外形特征 |
X |
橫式顯示儀表 豎式顯示儀表 |
|||||||||||||
★ 輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
00 |
S |
0~1600℃ |
08 |
Pt100 |
-199.9~850℃ |
16 |
mV非標信號 |
0~100mV |
|
01 |
R |
0~1600℃ |
09 |
Cu50 |
-50.0~150.0℃ |
17 |
電阻R非標信號 |
0~400Ω |
|
02 |
B |
200~1800℃ |
10 |
0-5V |
-1999~99999 d |
18 |
頻率f非標信號 |
0~3000Hz |
|
03 |
K |
0~1300℃ |
11 |
1~5V |
-1999~99999 d |
19 |
1~5V開方方 |
-1999~99999 d |
|
04 |
N |
-0~1300℃ |
12 |
用戶待定 |
|
20 |
0~5V開方 |
-1999~99999 d |
|
05 |
E |
0~800℃ |
13 |
0-10mA |
-1999~99999 d |
21 |
0~10mA開方 |
-1999~99999 d |
|
06 |
J |
0~650℃ |
14 |
0-20mA |
-1999~99999 d |
22 |
4~20mA開方 |
-1999~99999 d |
|
07 |
T |
-200~400℃ |
15 |
4~20mA |
-1999~99999 d |
23 |
全可切換輸入 |
詳見下表 |
★同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。詳細情況見使用說明書。
★注：D423、只能做兩個報警，即每路各一個報警。D723系列最多只能做兩個報警，不能做全切換。
★注：D923、D423、D723不帶雙路變送輸出功能，輸入雙路不能全切換。
★型號舉例：HXWP-D823-212-09/08-HL/HL-P-W
LED雙回路測量顯示控制儀，通訊方式為RS232，帶繼電器報警輸出，帶第二路變送輸出4~20mA，第一路輸入類型為Cu50，第二路輸入類型為Pt100，第一路第一報警為上限報警，第一路第二報警為先下限報警，第二路第一報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式為DC24V。
