雙金屬溫度計選型

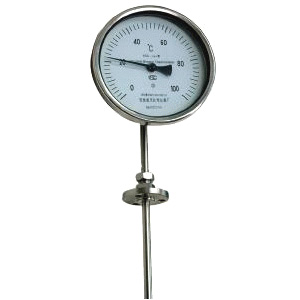

徑向型雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
工作原理
徑向型雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
徑向型雙金屬溫度計技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
測溫范圍
|
測量范圍℃ |
適用范圍 |
|
|
工業、商業 |
實驗室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
選型編碼
|
系列號 |
WSS |
|
雙金屬溫度計 |
||||
|
表盤公稱直徑 |
-3 |
|
Φ60 |
||||
|
-4 |
|
Φ100 |
|||||
|
-5 |
|
Φ150 |
|||||
|
表盤形式 |
0 |
|
軸向（直型） |
||||
|
1 |
|
徑向（角型） |
|||||
|
2 |
|
135°向（鈍角型） |
|||||
|
8 |
|
萬向（可調角型） |
|||||
|
安裝固定形式 |
0 |
|
無固定裝置 |
||||
|
1 |
|
可動外螺紋 |
|||||
|
2 |
|
可動內螺紋 |
|||||
|
3 |
|
固定螺紋 |
|||||
|
4 |
|
固定法蘭 |
|||||
|
5 |
|
卡套螺紋 |
|||||
|
6 |
|
卡套法蘭 |
|||||
|
保護形式 |
- |
|
普通型 |
||||
|
W |
|
防護型 |
|||||
|
F |
|
防腐型 |
|||||
徑向型雙金屬溫度計
|
型號 |
測溫范圍 |
精度等級 |
保護管材料 |
規格 |
安裝固定形式 |
|
|
D |
L |
|||||
|
WSS-310 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ60 |
75 |
無固定裝置 |
|
WSS-410 |
Φ100 |
|||||
|
WSS-510 |
Φ150 |
|||||
|
WSS-311 |
Φ60 |
可動外螺紋 |
||||
|
WSS-411 |
Φ100 |
|||||
|
WSS-511 |
Φ150 |
|||||
|
WSS-312 |
Φ60 |
可動內螺紋 |
||||
|
WSS-412 |
Φ100 |
|||||
|
WSS-512 |
Φ150 |
|||||
|
WSS-313 |
Φ60 |
固定螺紋 |
||||
|
WSS-413 |
Φ100 |
|||||
|
WSS-513 |
Φ150 |
|||||
|
WSS-314 |
Φ60 |
固定法蘭 |
||||
|
WSS-414 |
Φ100 |
|||||
|
WSS-514 |
Φ150 |
|||||
|
WSS-315 |
Φ60 |
卡套螺紋 |
||||
|
WSS-415 |
Φ100 |
|||||
|
WSS-515 |
Φ150 |
|||||
|
WSS-316 |
Φ60 |
|||||
|
WSS-416 |
Φ100 |
卡套法蘭 |
||||
|
WSS-516 |
Φ150 |
|||||
注：特殊形式可根據協議訂貨
