工業熱電偶系列

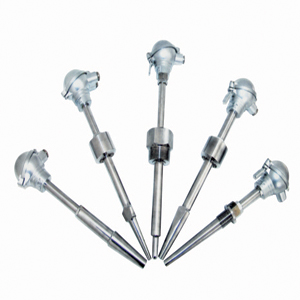

電站專用熱電偶專業針對電站設計，可以滿足30萬，60萬千瓦等發電機組及輔機測溫需要。直接測量各種生產過程中 的-200°C~800°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
電站專用熱電偶的工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表 便顯示出熱電勢所對應的溫度值。 熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作 儀表便顯示出阻值所對應的溫度值。
電站專用熱電偶的主要技術參數
產品執行標準:
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
電站專用熱電偶的測量范圍及允差
|
型 號
|
分 度 號
|
允 差 等 級
|
|||
|
I
|
II
|
||||
|
允差值
|
測溫范圍 °C
|
允差值
|
測溫范圍 °C
|
||
|
WRN
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRM
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRE
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
||
|
WRF
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
||
|
WRC
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~350
|
||
常溫絕緣電阻
熱電阻在環境溫度為 15 — 35°C ，相對濕度不大于 80% ，試驗電壓為 10 — 100V （直流）電極與外套管之間的絕緣電阻 > 100MΩ 。
熱電偶在環境溫度為 20±15°C ，相對濕度不大于 80% ，試驗電壓為 500±50V （直流）電極與外套管之間的絕緣電阻 > 1000Ω.m。
