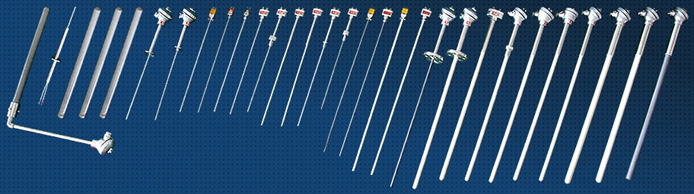

工業熱電偶系列
鎢錸熱電偶是耐高溫?zé)犭娕?，它具有溫度一電?shì)線性關系好，熱穩定性可靠，價格便宜等優點。與顯示儀表配套，可直接測量液體、蒸汽和氣體介質等的溫度。它可以部分替代鉑銠熱電偶作為高新冶金工業、高溫電子熱電系統結構工程及空間運載工具，核反應堆的超高溫測量工具。
鎢錸熱電偶熱電勢對溫度的關系符合ZBN05003—88分度表，等同 ASTME696—84標準。在真空、還原、惰性氣氛中，可在0～2300℃范圍內使用。采用特殊保護管的鎢錸偶也可以在1600℃下的氧化氣氛中長期使用，其價格較鉑銠熱電偶低。
常溫絕緣電阻
鎢錸熱電偶在周?chē)諝鉁囟葹?0士15℃，相對濕度不大于 85％
熱電極與外保護管之間絕緣電阻應大于 100MΩ.m
鎢錸熱電偶的外保護管選用
（l）碳化硅管（Sic）可在1600℃以下的氧化氣氛中使用
?。?）二硅化鉬管（Mosi2）在1600℃以下的空氣及某些腐蝕氣氛中使用（協議供貨）
（3）鉬管（Mo ）在2300 C以下真空中使用（協議供貨）
?。?）鉭管（Ta）在2300C以下真空中使用（協議供貨）
鎢錸熱電偶主要技術指標
|
產品名稱 |
產品型號
|
分度號
|
ASTM分度號
|
測溫范圍℃
|
允差
|
使用氣氛
|
|
抗氧化鎢錸熱電偶
|
WRW-1500型
|
WRe3/25
|
D
|
0～1650
|
±0.5%∣t∣
|
氧化、真空、還原等惰性氣體
|
|
WRe5/26
|
C
|
0～1650
|
±0.5%∣t∣
|
鎢錸熱電偶產品規格
|
產品型號 |
結構
|
保護管直徑
|
保護管材質
|
||||
|
外
|
中
|
內
|
外
|
中
|
內
|
||
|
WRW-1500型
|
雙層管
|
16
|
|
6
|
特純剛玉管
|
|
硅化鉬管
|
|
三層管
|
25
|
16
|
6
|
特純剛玉管
|
特純剛玉管
|
硅化鉬管
|
|
|
三層管
|
30
|
16
|
6
|
再結晶碳化硅管
|
特純剛玉管
|
硅化鉬管
|
|
1) 熱電偶 I 級按協議訂貨；
