NHR-7500/7500R系列液晶手動操作器/記錄儀適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用,能接受與系統同步的給定信號和反饋信號，根據給定信號輸出相應的控制量，并可取代小功率伺服放大器直接驅動閥門,并可通過上位機修改閥門開度數值，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控制。
★萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度
★具有電壓、電流、SSR驅動、可控硅過零觸發、繼電器正反轉等控制輸出方式可選
★控制輸出手動/自動無擾動切換功能
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
★支持RS232C打印功能，具有手動打印、定時打印功能
★帶DC24V饋電輸出，為現場變送器配電
★帶USB數據轉存功能和SD卡擴展功能
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
|

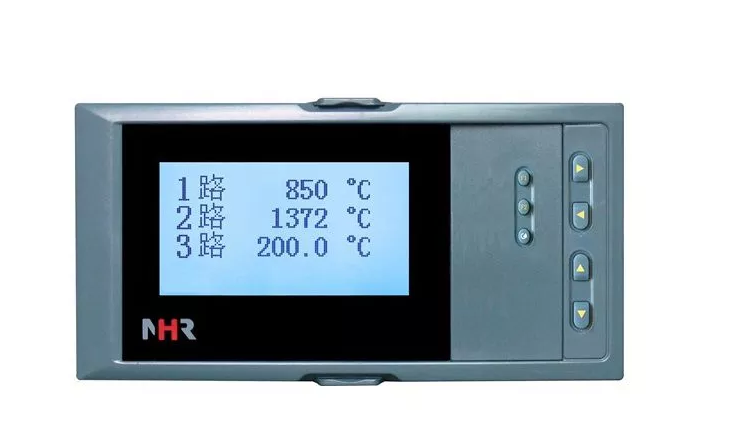

 儀表面板
|
|
|
|
|
160*80mm(A型)
|
80*160mm(B型)
|
96*96mm(C型)
|
|
①顯示面板
②USB、SD接口
③確認鍵
顯示通道切換鍵
時標切換、手/自動切換鍵
④光標下移鍵
⑤光標上移鍵
⑥光標左移鍵
⑦光標右移鍵
|
|
 簡易畫面指示
|
|
|
|
接線圖
|
|
|
|
注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1
|
|
|
|
儀表選型
|
NHR-7500-□-□-□-□-□液晶手動操作器
① ② ③ ④ ⑤
NHR-7500R-□-□-□-□-□液晶手動操作記錄儀
① ② ③ ④ ⑤
|
|
①規格尺寸
|
②控制輸出
|
|
代碼
|
寬*高*深
|
代碼
|
輸出類型（負載電阻RL）
|
A
B
C
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
|
0
1
2
3
4
5
K7
K8
K9
|
4-20mA(RL≤480Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤960Ω)
0-5V(RL≥250KΩ)
0-20mA(RL≤480Ω)
0-10V(RL≥4KΩ)
繼電器正反轉輸出
可控硅正反轉輸出(適用于大功率負載)
固態繼電器正反轉輸出
|
|
③報警輸出（備注1）
|
|
代碼
|
報警通道(繼電器接點輸出)
|
X
1
2
3
4
5
|
無輸出
1限報警
2限報警
3限報警
4限報警
5限報警
|
|
④供電電源
|
|
代碼
|
電壓范圍
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 12～36V
|
|
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
|
|
變送輸出(備注1)
|
通訊輸出
|
|
代碼
|
輸出通道
|
代碼
|
通訊接口(通訊協議)
|
1
2
3
|
1路變送輸出
2路變送輸出
3路變送輸出
|
D1
D2
D3
|
RS485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口
|
|
饋電輸出
|
|
代碼
|
饋電輸出（輸出電壓)
|
1P
2P
|
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。
|
|
適用于帶記錄的儀表
|
|
USB轉存功能
|
擴展功能
|
|
代碼
|
轉存功能
|
代碼
|
擴展功能
|
|
U
|
USB卡轉存（U盤）
|
SD
|
SD卡擴展（Micro SD卡）
|
|
備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤5；當控制輸出選擇K7、K8、K9時，變送輸出+報警輸出≤4。
2、儀表型號舉例：
例1：NHR-7500-A-0-2-A-2P(4～20mA輸入，4～20mA控制輸出)
含義：液晶手動操作器，160*80*110mm的規格尺寸，4～20mA控制輸出，2限報警輸出，AC100～240V供電，1路變送輸出，2路饋電輸出。
例2：NHR-7500R-C-K8-2-A-1P/U(4～20mA輸入，可控硅正反轉輸出)
含義：液晶手動操作記錄儀，96*96*110mm的規格尺寸，可控硅正反轉控制輸出，2限報警輸出，AC100～240V供電，1路饋電輸出，USB轉存功能。
|
|
萬能輸入信號類型
|
|
信號類型
|
量程范圍
|
信號類型
|
量程范圍
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2
|
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃
|
0～400Ω線性電阻
0～20mV
0～100mV
0～20mA
0～10mA
4～20 mA
0～5V
1～5V
0～10V(不可切換)
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方
|
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
|
|
|
輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
|
|
輸出信號類型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V(特殊定制)
|
|
輸出1、2負載電阻RL
|
RL≤480Ω
|
RL≥250KΩ
|
RL≤960Ω
|
RL≥250KΩ
|
RL≤480Ω
|
RL≥4KΩ
|
|
輸出3、4負載電阻RL
|
RL≤380Ω
|
RL≥250KΩ
|
RL≤760Ω
|
RL≥250KΩ
|
RL≤380Ω
|
RL≥4KΩ
|
|
