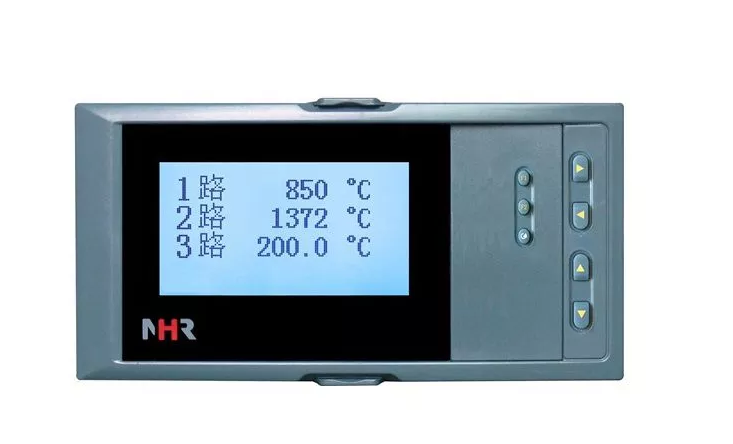

NHR-7000/6000系列“迷你式”液晶儀表為虹潤公司集多年開發制造經驗而設計生產，集諸多全新功能于一身的新一代智能液晶顯示控制儀表。儀表采用高速、高性能32位ARM微處理器及3.5英寸128*64高分辨率點陣式白底黑字液晶顯示器提高顯示的清晰度；具有四路模擬量全隔離萬能輸入、四路功能輸出擴展口，可選擇模擬量或開關量輸出、兩路繼電器報警輸出、兩路饋電輸出；可實現信號采集、處理、積算、顯示、控制、記錄、配電等功能；采用RS-232/RS-485通訊接口，可實現遠程監控；內置16Mbit FLASH作為歷史數據的存儲介質，可通過外接U盤實現數據轉存以及配置SD卡進行內存擴展，儀表全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高，廣泛運用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理、機械配套和流程工業等各種工業現場。 儀表功能特點豐富的顯示功能
采用高亮度、高對比度、帶背光的液晶圖形顯示板，可集中顯示測量數據、工程單位、報警狀況、系統時間、設置參數等信息，儀表具有測量顯示、棒圖、實時曲線、歷史追憶、備份、打印、組態，參數等畫面，用戶可根據需要切換各顯示畫面。
便捷的操作界面
?明確的中文信息，提示用戶逐步完成參數設定
?確切的專業術語，標識顯示數據的工程函義
?豐富的顯示畫面，提供需要顯示的參數組合
?輕觸式面板按鍵，方便用戶進行各種的操作 萬能信號處理
儀表的每個通道均可接入直流電流、直流電壓、熱電偶、熱電阻等信號，用戶只需按照儀表中文菜單提示設置即可完成輸入信號的切換。
直觀的追憶功能
儀表具有歷史數據曲線追憶功能，通過按鍵操作可進行手動追憶、定點追憶、連續追憶。追憶的分辨率由用戶設置的記錄間隔決定。
先進的控制功能
人工模糊自整定功能和手操功能。
多樣的流量模型
內置多種流量模型，可對密度實時補償，可與V錐等多種流量傳感器配套使用。
強大的附加功能
可選擇配備USB接口，使數據轉存更方便快捷。通過本公司數據管理軟件進行數據顯示、分析、統計、打印。上位機通過RS485/RS232通訊接口直接讀取數據，便于組建實時監控系統，采用MODBUS RTU協議，具有很強的通用性?？赏ㄟ^(guò)RS232C打印接口直接連接串行微型打印機，打印用戶需要的信息。 通用技術參數

顯示
顯示方式	單色曲線、棒圖、數字、圖表、追憶、報警等顯示
記錄功能
記錄間隔	1、2、4、6、15、30、60、120、240秒九檔可供選擇
存儲長度	3天(間隔1秒時)--720天(間隔240秒時)
數據轉存	可選USB輸出轉存和SD卡擴展功能（U盤和SD卡最大可支持2G容量）
輸入
熱電偶	B(400～1800℃)、S(-50～1600℃)、K(-100～1300℃)、E(-100～1000℃)、 T(-100.0～400.0℃)、J(-100～1200℃)、 R(-50～1600℃)、N(-100～1300℃)、 F2(700～2000℃)、Wre3-25(0～2300℃)、Wre5-26(0～2300℃)
熱電阻	Cu50(-50.0～150.0℃)、Cu53(-50.0～150.0℃)、Cu100(-50.0～150.0℃)、 Pt100(-200.0～650.0℃)、BA1(-200.0～600.0℃)、BA2(-200.0～600.0℃)
線性電阻	0～400Ω(-9999～99999)
直流電壓	0-20mV、0-100mV、0-5V、1-5V、0-10V(需特殊定制)、 0-5V開方、1-5V開方；輸入阻抗≥510KΩ
直流電流	0～20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方；輸入阻抗≤100Ω
頻率信號	范圍：0～10KHZ，波形：矩形、正弦波和三角波
報警/控制輸出
報警標志	●繼電器報警，○繼電器不報警
輸出	報警/控制開關量輸出，開關量類型可選 ALM——繼電器觸點輸出，觸點容量：AC 220V/2A；DC 24V/2A（阻性負載） SCR——可控硅過零觸發脈沖輸出，容量：AC 400V/0.5A SSR——固態繼電器驅動電壓輸出，容量：DC 12±2.5V/30mA SOT——雙向可控硅通斷輸出，容量：AC 400V/7A
變送/控制輸出
直流電壓	DC 1--5 V 負載電阻≥250KΩ(可選擇帶大負載模塊，輸出負載≥4KΩ) DC 0--5 V 負載電阻≥250KΩ(可選擇帶大負載模塊，輸出負載≥4KΩ) DC 0--10V 負載電阻≥4KΩ(需特殊定制)
直流電流	DC 4—20mA 負載電阻≤480Ω DC 0—20mA 負載電阻≤480Ω DC 0—10mA 負載電阻≤960Ω
通訊輸出
通訊接口	標準串行雙向通訊接口：RS485——二線制，通訊距離≤1000米                       RS232——三線制，通訊距離≤15米
通訊協議	標準MODBUS RTU通訊協議，1位起始位、8位數據位、1位停止位，無奇偶校驗， 波特率1200～9600bps
打印輸出
打印接口	RS232C——三線制 適配微型串行打印機，40針，波特率1200～9600bps
饋電輸出
輸出電壓	DC24V±1V
輸出電流	≤50mA(負載電阻≥500Ω)
電源
開關電源	AC/DC 100～240V   頻率：50/60Hz   功耗≤5W DC 12～36V     功耗≤3W
使用環境
溫度	0～50℃
濕度	10～90%RH 避免強腐蝕氣體
特性
溫度漂移	≤0.01%FS/℃(典型值約50ppm/℃)
采樣周期	500ms
耐壓強度	輸入/輸出/電源/通訊相互之間（1000V.AC /min）
絕緣強度	輸入/輸出/電源/通訊相互之間 ≥100MΩ
電磁兼容	IEC61000-4-4(電快速瞬變脈沖群)，±4KV/5KHZ；IEC61000-4-5(雷擊、浪涌),共模4KV；差模2KV
設定方式	面板輕觸式按鍵數字設定，設定值斷電永久保存
保護方式	硬件時鐘，密碼保護
安裝方式	盤裝式

輸入類型、量程范圍及誤差表注：精度為標準操作條件下的數值：23±2℃、55±10%RH，電源頻率為50/60Hz。 名詞解釋報警/控制回差    報警/控制輸出帶回差，以防止輸出開關量在輸出臨界點上下波動時頻繁動作。具體輸出狀態如下：
★當儀表處于下限報警時測量值由低上升：   ★當儀表處于上限報警時測量值由高下降：                 冷端補償    熱電偶的冷端補償通常采用在冷端串聯一個由熱電阻構成的電橋。電橋的三個橋臂為標準電阻，另外有一個橋臂由（銅）熱電阻構成。當冷端溫度變化（比如升高），熱電偶產生的熱電勢也將變化（減?。?，而此時串聯電橋中的熱電阻阻值也將變化并使電橋兩端的電壓也發生變化（升高）。如果參數選擇得好且接線正確，電橋產生的電壓正好與熱電勢隨溫度變化而變化的量相等，整個熱電偶測量回路的總輸出電壓（電勢）正好真實反映了所測量的溫度值，這就是熱電偶的冷端補償。（由于測量元件的誤差、儀表本身發熱及儀表附近其它熱源等原因，常導致自動補償方式偏差較大，最壞情況時可能超過2℃）濾波系數    濾波系數─指設定儀表采樣的次數，用于防止測量顯示值跳動。
    采樣周期─模擬量輸入時，儀表每次數據采集的時間為0.5秒。
    儀表PV顯示值與濾波系數的關系如下：
    例：模擬量輸入時，設定濾波系數為6(次)，則儀表自動將（6×0.5）3秒內的采樣值進行平均，以遞推法更新PV顯示值。（即每次顯示均為前3秒的采樣平均值）。開方信號    儀表輸入信號開方公式：測量值= 其中，a—輸入mA/V值，b—滿量程mA/V值，c—偏置mA/V值，D—顯示量程。
    例一儀表輸入信號4-20mA，顯示量程為0-1000，即b=20mA，c=4mA，D=1000-0=1000，當輸入a=8mA時，PV顯示500；當輸入a=12mA時，PV顯示707。信號切除    電壓電流信號切除功能是指：測量值＜(量程上限值-量程下限值)×小信號切除百分比+量程下限值，此時儀表顯示為測量量程下限，設定為０關閉信號切除功能。輸入/輸出零點遷移、放大比例    顯示輸入/輸出的遷移與放大：校對時，可調整零點遷移及放大比例改變測量值顯示誤差。
       零點遷移及放大比例的計算公式：
               比例值=設定顯示量程÷實際顯示量程×原比例值
               零點值=設定顯示量程下限-實際顯示量程下限×比例值+原零點值
       例：一直流電流4～20mA輸入儀表,測量量程為-200～1000KPa，現場校對時發現輸入4mA時顯示-202，輸入20mA時顯示1008。（原零點值=0.0，原比例值=1.000）
       根據公式：比例值=設定顯示量程÷實際顯示量程×原比例值
                                    =[1000-(-200)]÷[1008-(-202)]×1=1200÷1210×1≈0.992
                        零點值=設定顯示量程下限-實際顯示量程下限×比例值+原零點值
                                    =-200-(-202×0.992)+0=0.384
       設定：零點值=0.384，比例值=0.992。
同理：輸出的遷移與放大與輸入是一樣的。 安裝尺寸

	外型尺寸		開孔尺寸
160×80 面板尺寸 (A型)
80×160 面板尺寸 (B型)
96×96 面板尺寸 (C)

 主要功能一覽表

名稱	NHR-7100/7100R系列液晶漢顯控制儀/無紙記錄儀
輸入通道數	1-4通道
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	無
輸出擴展性	4路變送輸出+6限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤6
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	機械配套、化工流程等自控現場
名稱	NHR-7300/7300R系列液晶PID調節器/調節記錄儀
輸入通道數	單路定點、外給定、閥位、程序段
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	真正的人工智能算式
輸出擴展性	模式1：1路模擬量或開關量控制輸出+3路變送輸出+5限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤5 模式2：正反轉控制輸出+2路變送輸出+4限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤4 模式3：三相可控硅 輸出+1路變送輸出+3限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤3
報警輸出方式	干接點、固態繼電器、單（三）相過零觸發、移相觸發
報警功能	上下限報警、偏差報警、LBA報警（控制環斷線/短路報警）
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	塑料機械、食品機械、包裝機械、加熱爐等行業
名稱	NHR-7400/7400R系列液晶多路PID調節器/調節記錄儀
輸入通道數	1-4路定點、程序段
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	真正的人工智能算式
輸出擴展性	4路模擬量或開關量控制輸出+2限報警+通訊輸出+2路饋電輸出
報警輸出方式	干接點、固態繼電器、單（三）相過零觸發、移相觸發
報警功能	上下限報警、偏差報警、LBA報警（控制環斷線/短路報警）
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	塑料機械、食品機械、包裝機械、加熱爐等行業
名稱	NHR-7500/7500R系列液晶手動操作器/手動操作記錄儀
輸入通道數	單路手操
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	無
輸出擴展性	模式1：1路模擬量控制輸出+3路變送輸出+5限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤5 模式2：正反轉控制輸出+2路變送輸出+4限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤4
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	DCS控制、設備配套等自控現場
名稱	NHR-7600/7600R系列液晶流量積算控制儀/記錄儀
輸入通道數	1路無補償流量積算 或1路溫壓補償流量積算 或1路熱(冷)量積算 或1路天然氣流量積算
輸入信號種類	31種輸入類型
測量精度	0.2%
算式	貿易結算、多種算式補償、可與V錐等多種流量傳感器配套
輸出擴展性	4路變送輸出+6限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤6
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	區域集中供暖、鍋爐蒸汽計量或空調計量、水暖等供熱系統或天然氣田、油田等采集天然氣的場所
名稱	NHR-7620/7620R系列液晶液位<=>容積顯示控制儀/記錄儀
輸入通道數	1-2路液位<=>容積顯示
輸入信號種類	10種輸入類型
測量精度	0.2%
算式	配備罐體尺寸輸入軟件，用戶可自定義組態
輸出擴展性	4路變送輸出+6限報警+通訊輸出+2路饋電輸出 備注：變送輸出+報警輸出≤6
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	可選
USB轉存功能	可選
SD卡擴展功能	可選
適用場合	規則與不規則罐體的液位<=>容積的轉換
名稱	NHR-7700系列液晶多回路測量顯示控制儀
輸入通道數	8通道、16通道
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	無
輸出擴展性	統一報警+統一變送+通訊輸出+2路饋電輸出
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	無
USB轉存功能	無
SD卡擴展功能	無
適用場合	多測量點巡回檢測的場合
名稱	NHR-7702系列增強型液晶多回路測量顯示控制儀
輸入通道數	8通道、16通道
輸入信號種類	30種輸入類型
測量精度	0.2%
算式	無
輸出擴展性	分別報警+分別變送+通訊輸出+2路饋電輸出
報警輸出方式	干接點報警
報警功能	上下限報警
通訊功能	RS485/RS232通訊
打印功能	RS232C打印
時鐘功能	有
記錄功能	無
USB轉存功能	無
SD卡擴展功能	無
適用場合	多測量點巡回檢測的場合
