智能液位
|

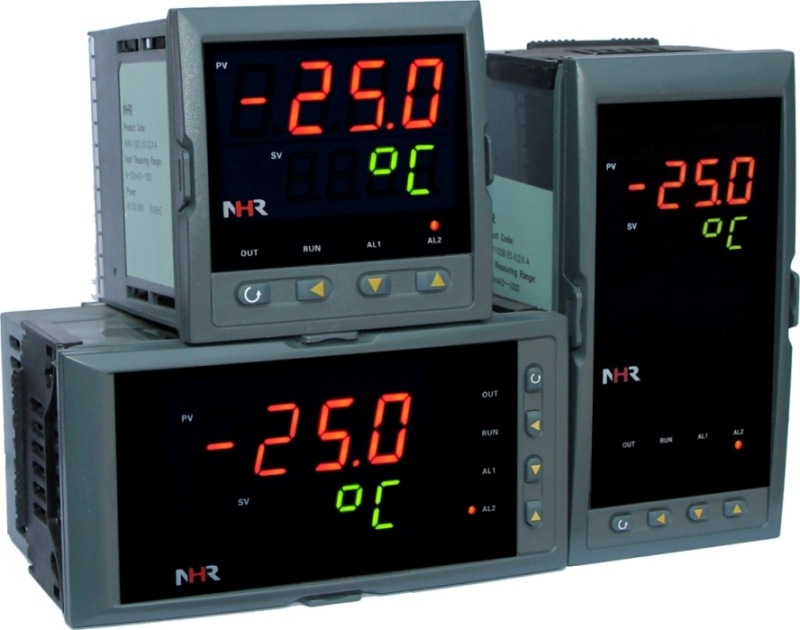

NHR-5200系列雙回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。 ★雙路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100％)。 ★儀表可選擇數學運算功能，有加(減)、乘、除三種運算模型。 ★具備36種信號輸入類型，用戶可根據需求任意設置輸入類型；0.2％級測量精度。 ★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。 ★具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。 ★具有電壓、電流變送輸出信號可選。 ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。 ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。 ★帶DC24V饋電輸出，為現場變送器配電。 ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。 ★具備多種外形尺寸及樣式供用戶選擇。 ★參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 儀表面板
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表接線圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 規格尺寸為A、B、C、D、E、K、L型接線圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
 規格尺寸為F型接線圖 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
儀表選型
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-5200□-□/□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 備注: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 3、規格尺寸為F型的儀表不帶RS232C打印接口 4、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。 5、輸入分度號37：0～75mV針對第二路輸入可選，38：0～600V針對第一路輸入可選 6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5200A-55/55-0/0/4/X/2P(24/24)-A 例2：NHR-5200C-27/27-0/X/X/D1/X-A-Q(加法運算) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
