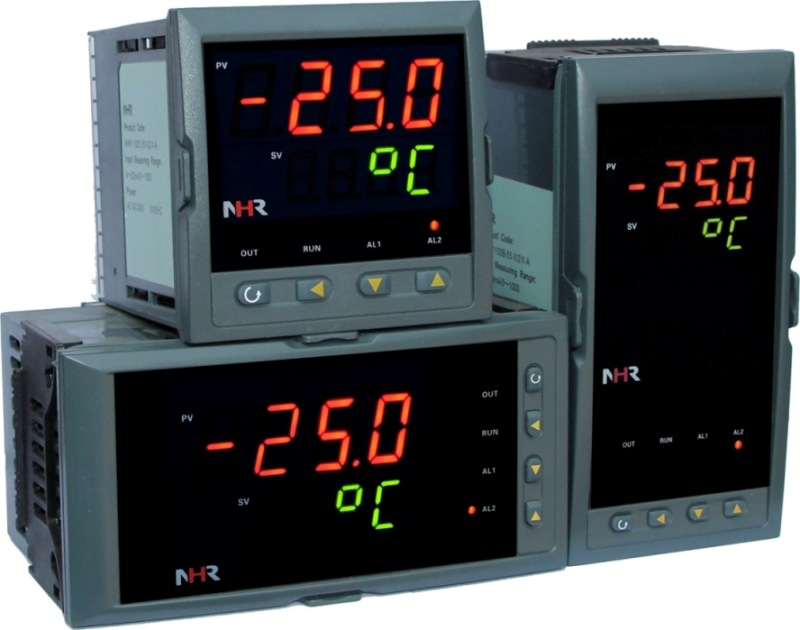

NHR-5100系列數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
    單路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100%)。
    具備36種信號輸入類型，用戶可根據需求任意設置輸入類型，0.2%級測量精度。
    熱電阻熱電偶信號分辨率可切換:1℃或0.1℃。
    具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能,帶LED報警燈指示。
    具有電壓、電流變送輸出信號可選。
    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
    帶DC24V饋電輸出，為現場變送器配電。
    輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    具備多種外形尺寸及樣式供用戶選擇。
    參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

規格尺寸為A、B、C、D、E、K、L、M型接線圖

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能；

3、規格尺寸為F型的儀表不帶RS232C打印接口；規格尺寸為H型的儀表不帶RS232通訊接口和RS232C打印接口，輸入分度號不可選擇38:0～600V；

4、規格尺寸為H型以及接線端子25-36間帶報警功能的D、E型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。

5、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

   例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
