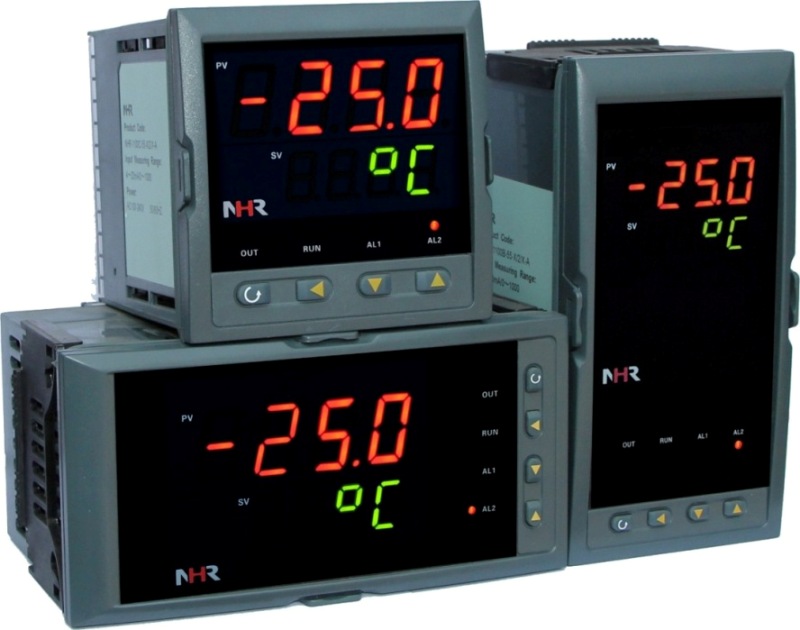

NHR-1100/1104系列簡易型單回路顯示控制儀采用模塊化結構，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。 ★單路輸入，雙屏LED數碼顯示。 ★具備33種信號輸入類型，用戶可根據需求任意設置輸入類型，測量精度為0.3％FS 。 ★NHR-1100型號的熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃；NHR-1104型號的信號分辨率為1℃。 ★具備上下限報警功能，帶LED報警燈指示。 ★具有電壓、電流變送輸出信號可選。 ★支持RS485通訊接口，采用標準MODBUS RTU通訊協議。 ★帶DC24V配電輸出，為現場變送器配電。 ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。 ★具備多種外形尺寸及樣式供用戶選擇。 ★參數設定密碼鎖定，參數設置斷電永久保存。 |
||||||||||||||||||||||||||||||||||||||||
 儀表面板
|
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
 儀表接線圖
|
||||||||||||||||||||||||||||||||||||||||
|
規格尺寸為A、B、C、D、E型接線圖 |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|
規格尺寸為F型接線圖 |
||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||
|
規格尺寸為H型接線圖 |
||||||||||||||||||||||||||||||||||||||||
| ★ 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485通訊功能和變送輸出功能在同一組OUT接線端子上，只能選擇一種。 | ||||||||||||||||||||||||||||||||||||||||
 儀表選型
|
||||||||||||||||||||||||||||||||||||||||
|
NHR-1100□-□-□/□/□( )-□-( )簡易型數字顯示控制儀 ① ② ③ ④ ⑤ ⑥ ⑦ NHR-1104□-□-□/□/□( )-□-( )簡易型數字顯示控制儀，1℃分辨率 ① ② ③ ④ ⑤ ⑥ ⑦ |
||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
| 備注 | ||||||||||||||||||||||||||||||||||||||||
|
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型。 2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。 4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-1100A-27-0/2/P(24)-A 例2：NHR-1104C-02-0/X/X-D |
||||||||||||||||||||||||||||||||||||||||
