NHR-1103系列經濟型三位數字顯示控制儀采用模塊化結構、操作方便、性?xún)r(jià)比高，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等控溫范圍在0～999℃的對象。
    ★單通道輸入，雙排三位數碼管顯示。
    ★可測量10種熱電偶\熱電阻信號，用戶可根據需求任意設置輸入類型，測量精度為0.3％。
    ★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
    ★具備上下限報警功能，帶LED報警燈指示。
    ★具有電壓、電流變送輸出信號可選。
    ★輸入、輸出、電源相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定，參數設置斷電永久保存。

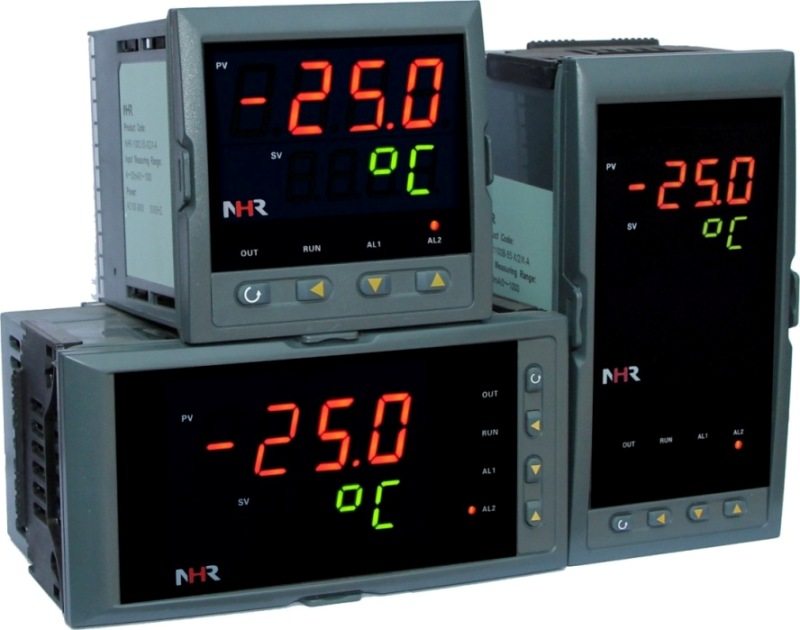

儀表面板

儀表接線圖

規格尺寸為F型接線圖

規格尺寸為H型接線圖

儀表選型
NHR-1103 □-□-□/□-□-( )
         ① ② ③ ④ ⑤  ⑥

備注:

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上，只能選擇其中一種功能。

3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

   例1：NHR-1103H-02-0/2-A

   例2：NHR-1103F-14-0/2-D
