產品概述

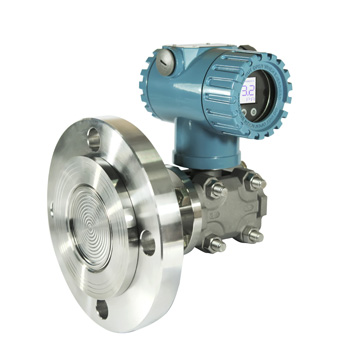

WIDEPLUS-B系列壓力/差壓/△P變送器,采用先進的微處理技術及數字通訊技術。除具有常規智能式的全部功能外，還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。

技術參數
測量介質　　　液體、氣體和蒸汽
量程范圍　　　差壓　　　0～0.1kPa至0～10Mpa
相對壓力　最大0～40Mpa
最小0～0.1kPa
絕對壓力  最小0～20kPa
最大0～25Mpa
負相對壓力(-0.1～2.0)Mpa
量程遷移比　　100:1
通信輸出　　　電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離：　　2km，使用CEV電纜時
負載電容：　　0.22μF以下
負載電感：　　3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗：在2.4kHz時為10kΩ以上
輸出信號：　4mA～20mA DC 二線制
精　　度：　0.075級、0.2級、0.5級
環境溫度：　-40℃～85℃
存儲溫度：　-50℃～110℃
防爆等級：　·本安型 ExibⅡCT6或ExiaⅡCT6 ·防爆型 ExdⅡBT5或ExdⅡCT6
動態性能：　·延遲時間和刷新速率適用于所有型號和量程，僅限模擬輸出。
·延遲時間（Td）：45毫秒（名義值）
·刷新速率：22次/秒
·總體響應時間：（Td+Tc）

典型的智能變送器的響應時間
環境溫度變化的影響:
·零點漂移：0.5%FS/50℃
·量程漂移：0.7%FS/50℃
測量介質溫度：-40℃～100℃
相對濕度：　　0～100% RH
電源電壓變動的影響：±0.005%FS/V
安裝位置變動的影響：最大可產生0.25kPa的零點誤差,但可校正,對量程無影響。
測量本體相對法蘭轉動無影響。
"O"型密封圈 氟橡膠、丁腈橡膠
灌 充 液：硅油或惰性油
啟動時間：變送器加電2秒內達到性能指標
阻尼時間：變送器加電2秒內達到性能指標模擬輸出對階躍輸入變化的響應時間是由用戶選擇的一個時間常數(0～36秒)。該軟件設定阻尼值不包括傳感膜頭的響應時間。
螺　　栓： 不銹鋼
引壓連接件：法蘭 -18NPT中心距54mm；接頭 -14NPT或M20×1.5陽螺紋；球錐面密封帶接頭時中心距50.8，54，57.2mm
連接件材料：參閱“型譜表”
外　　　殼：低銅鋁合金外殼, -14NPT,G 與M20×1.5。HART接口固定端子塊上。
涂　　　漆：聚氨基甲酸乙烯樹脂烤漆
防護等級：IP67
現場指示：·100%指示表（選擇件）·LCD數字顯示(選擇件) ·LED數字顯示(選擇件)
外部調零：連續可調節或由軟件調整
分辨率：   量程的0.05%
零點遷移范圍負方向遷移量與正方向遷移量均可在測量范圍的下限值及上限值，且在不超過各種傳感器測量范圍內進行設定。
負載特性
